聲學設計方案

　　對于墻面的聲學裝飾如下圖所示：以軟包模塊，硬包模塊相間的方式加以聲學處理，根據房間面積大、高度低的客觀情況，模塊的形狀設計成豎狀的條形，從視覺上使得墻面的形狀更加協調、美觀。其構造詳圖見以下附圖：

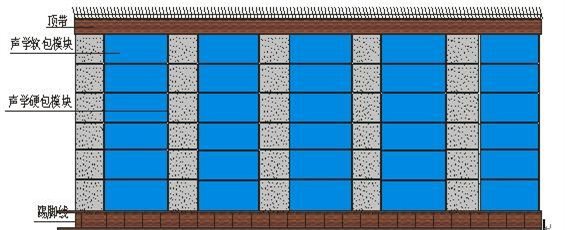

　　吸聲墻體平面示圖

　　    軟包飾面的顏色有很多種，一般演播室中采用藍色居多（有樣品布樣供選擇）；
    硬包現采用塑鋁穿孔板（8MM*20MM），美觀大方，現代感強，顏色以銀灰色居多（具體顏色有樣片供選擇）。


　　墻面軟包構造節點及說明：

　?。?）先做空腔，固定龍骨，填充50MM的隔音棉，然后固定石膏板；
（2）固定軟包底支架及壓條支架；
（3）軟包框架內填吸聲棉，吸聲棉內附著成型吸聲布，形成吸聲腔，外包阻燃工程吸音布。
（4）依據軟包底框的分布結構，將軟包模塊體固定于軟包底框上，形成墻面軟包吸音結構。
（5）軟包吸聲結構對聲音吸收和減少反射次數起了很大的作用。

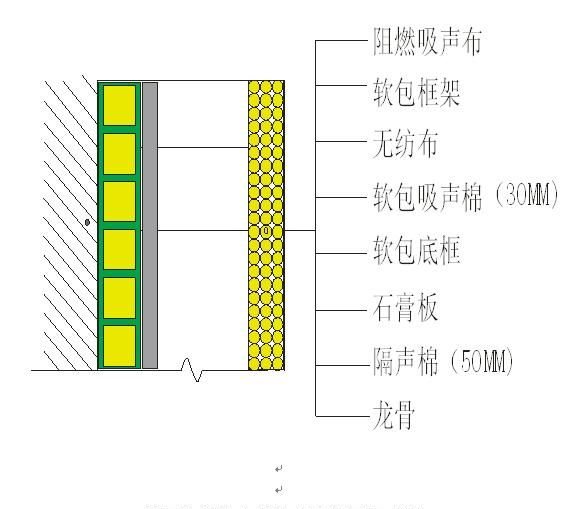

　　墻面聲學軟包構造節點剖面示意圖

　　墻面硬包構造節點及說明：

　?。?）先做空腔，固定龍骨，填充50MM的隔音棉，然后固定石膏板；
（2）固定龍骨底框架；
（3）在框架內填充30MM吸聲棉，吸聲棉內附著成型無紡布，形成吸聲腔，。
（4）依據軟包底框的分布結構，將外飾面銀灰色塑鋁穿孔板固定于軟包底框上，形成墻面硬包吸音結構。
（5）硬包吸聲結構對中頻的吸音可以起到良好的效果。

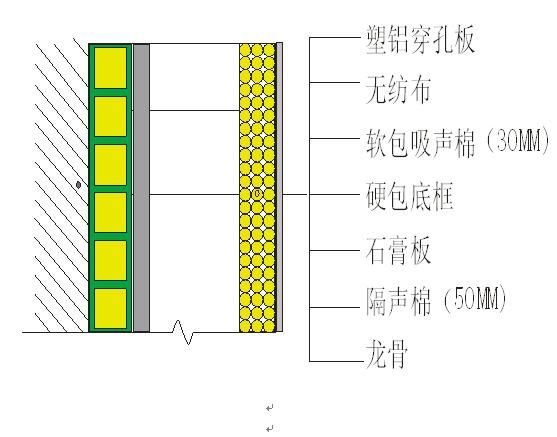

　　墻面聲學硬包構造節點剖面示意圖

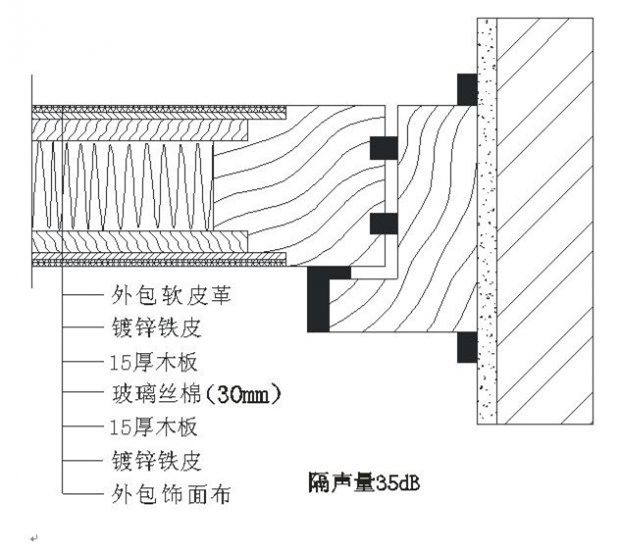

　　聲學門

1. 木質吸聲結構形成吸聲門的框架，內填吸聲棉，形成吸聲、隔聲空腔。
   （2）吸聲棉里外雙層固定鍍鋅鐵皮，增強聲學門的隔聲性和牢固性。
   （3）鍍鋅鐵皮里外雙層固定外包軟皮革，除美觀外，進一步增強聲學門的隔聲性。
   （4）聲學門與門框的連接處，采用多級軟質隔聲材料進行全密封結構，

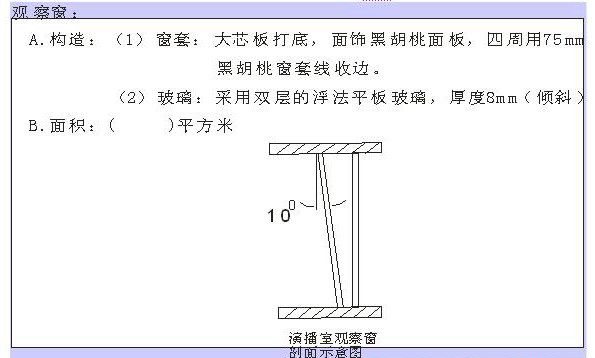

　　觀察窗設計

　　
(1)窗套:大芯板打底，面飾黑（紅）胡桃面板，四周用75mm黑胡桃窗套線收邊。
(2)玻璃:采用雙層的浮法平板玻璃，厚度8mm（傾斜）


　　頂棚

　　A.采用@MSTRONG吸音板吊頂

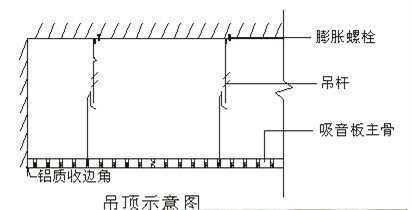

B.構造圖示



　　
演播室聲學裝修說明
一、說明：

1.墻面聲裝具體方法：首先對原基礎墻面進行基本處理，先做1層隔聲空腔，之后在石膏板上固定軟包硬包模塊底支架，然后其中填充西斯爾吸音棉（防火），其填充厚度為3cm，此工序為吸音、隔音結構。最后在結構層上固定塑鋁穿孔板（60cm）與軟包模塊結構；頂部為阿姆斯壯隔吸聲結構；在墻面下部及頂部作黑（紅）胡桃踢腳線或頂帶處理。

2.聲學裝修采用的主要材料---聲學模塊及穿孔吸聲板和防火吸聲棉，均是優良耐火材料，防火吸聲棉吸音棉點火性為0-20，火焰蔓延0-10，發熱0-10，煙霧蔓延0-10，平均吸音指大于0.30。

　　
二、專業聲學裝修技術要求：
1.聲學裝修必須達到廣電總局規定的專業演播室所需的技術指標。
  （1）混響時間（演播室）：0.4-0.6S（中頻）
  （2）背景噪聲級NR小于25dB
2.外觀裝修：美觀、耐看、工藝精湛，達精裝要求。



　　
演播室音質設計結論

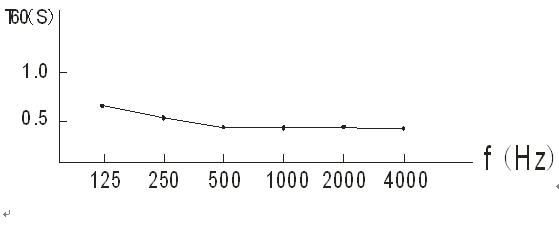

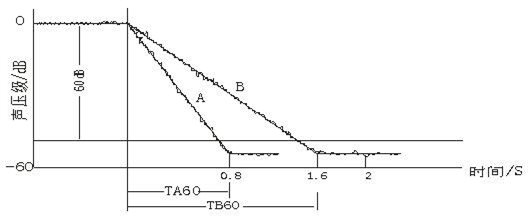

1. T60頻率特性曲線（見附圖）：


　　
2. 對低頻（250Hz以下）吸聲的處理說明：
  （1）在墻面的處理上，采用穿孔吸音板，背后填聲學吸聲棉，起到隔聲要求，與吸音板構造間形成約50mm空腔，低頻吸聲系數高達0.54，使演播室低頻音質清晰。
室內噪聲級≤NR-15（即≤30dBA）。
